热释电MCT检测器
简介
提供高质量的热电冷却光电导碲化镉汞（MCT）探测器。提供高性能，易于操作。标准探测器在 2μm 至 5μm 波长范围内进行了优化。扩展范围检测器在超过 5μm 的波长区域工作。 光学增强型探测器可配备反射和折射光学元件，以提高这些设备的收集效率。这些探测器的明显增强的响应度和D*依赖于光学元件将能量重新聚焦到探测器元件上的能力，而能量通常可能不会入射。这些器件最适合能量入射准直或发散的应用。因此，光学增强型探测器非常适合采用光纤的应用。

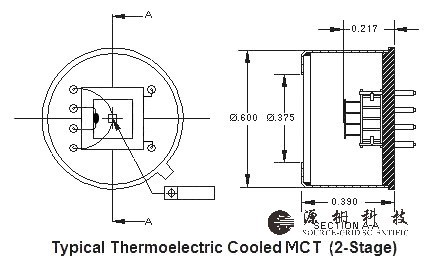

探测器安装在两级、三级或四级冷却器上，采用 TO 型封装，如下表所示。封装中包括一个经过校准的热敏电阻，用于精确的温度监测和/或温度控制。焊接窗口和焊接盖用于密封包装。这些包装用惰性气体回填，以实现更高效的冷却器运行。
它们可以提供以下附件：前置放大器、电源、散热器和温度控制器。其他波长截止值有限。
标准 TE 冷却式碲化镉汞探测器
| 型号 | 元件 尺寸 （mm） | 波长峰值 λp （μm） | 波长响应 （20% λco） （μm） | D* （λp，10000,1） 琼斯 | 电阻 （Ω） | 时间常数 （微秒） | 操作。 摄氏度 | 标准包装 | 标准窗口 |
| 2 μm 至 5 μm | |||||||||
| 中链条-3.5-TE2-0.25 中链 条中链器-3.5-TE2-1.00 | 0.25 x 0.25 1.00 x 1.00 | ~3.0 | > 3.5 | > 1.0E11 | 100-1500 | < 2 | -40 | 2 级 TO-3 TO-8 TO-66 | 蓝宝石 |
| 中链条-4.5-TE2-0.25 中链甘 油中链条-4.5-TE2-1.00 | 0.25 x 0.25 1.00 x 1.00 | ~4.0 | > 4.5 | > 4.0E10 | |||||
| 中链甘油酯-5-TE2-0.10 中链条中链条-5-TE2-0.25 中链甘油酯-5-TE2-0.50 中链甘油酯-5-TE2-1.00 | 0.10 x 0.10 0.25 x 0.25 0.50 x 0.50 1.00 x 1.00 | ~4.5 | > 5.0 | > 2.0E10 | 100-1500 | ||||
| 中链甘油酯-5-TE2-2.00 | 约2.00 x 2.00 | > 1.0E10 | |||||||
| 中链条-4.5-TE3-0.25 中链条-4.5-TE3-1.00 | 0.25 x 0.25 1.00 x 1.00 | ~4.0 | > 4.5 | > 6.0E10 | 100-1500 | -65 | 3 级 TO-3 TO-8 TO-66 | ||
| 中链甘油酯-5-TE3-0.10 中链甘 油酯-5-TE3-0.25 中链甘油酯-5-TE3-0.50 中链甘油酯-5-TE3-1.00 | 0.10 x 0.10 0.25 x 0.25 0.50 x 0.50 1.00 x 1.00 | ~4.5 | > 5.0 | > 4.0E10 | 100-1500 | ||||
| 中链甘油酯-5-TE3-2.00 | 约2.00 x 2.00 | > 3.0E10 | |||||||
| 中链条-5-TE4-0.10 中链条-5-TE4-0.25 中链条-5-TE4-0.50 中链条-5-TE4-1.00 | 0.10 x 0.10 0.25 x 0.25 0.50 x 0.50 1.00 x 1.00 | > 6.0E10 | -75 | 4 级 TO-3 TO-66 | |||||
| 中链甘油酯-5-TE4-2.00 | 约2.00 x 2.00 | > 4.0E10 | |||||||
* 注意：散热片 @ 30 摄氏度
扩展范围 TE 冷却的 HgCdTe 探测器
| 型号 | 元件尺寸 （mm） | 波长峰值 λp （μm） | 波长响应 （20% λco） （μm） | D* （λp，10000,1） 琼斯 | 电阻 （Ω） | 时间常数 （微秒） | 操作。 临时。 * 摄氏度 | 标准包装 | 标准窗口 |
| > 5 μm | |||||||||
中链甘油酯-6-TE3-0.25 | 0.25 x 0.25 1.00 x 1.00 | ~5.5 | > 6.0 | > 2.0E10 | 100-1500 | < 2 | -65 | 3级TO-3 TO-66 | AR涂层硒化锌 |
中链甘油酯-6-TE4-0.25 | 0.25 x 0.25 1.00 x 1.00 | > 3.0E10 | -75 | 4 级 TO-3 TO-66 | |||||
| 中链甘油酯-7-TE3-0.25 中链甘油酯-7-TE3-1.00 | 0.25 x 0.25 1.00 x 1.00 | ~6.0 | > 7.0 | > 1.0E10 | -65 | 3级TO-3 TO-66 | |||
| 中链甘油酯-7-TE4-0.25 中链甘油酯-7-TE4-1.00 | 0.25 x 0.25 1.00 x | > 1.5E10 | -75 | 4 级 TO-3 TO-66 | |||||
| 中链甘油酯-8-TE3-0.25 中链甘油酯-8-TE3-1.00 | 0.25 x 0.25 1.00 x 1.00 | ~7.0 | > 8.0 | > 3.0E9 | -65 | 3级TO-3 TO-66 | |||
| 中链条-8-TE4-0.25 中链条-8-TE4-1.00 | 0.25 x 0.25 1.00 x 1.00 | > 6.0E9 | -75 | 4 级 TO-3 TO-66 | |||||
| 中链甘油酯-9-TE3-0.25 中链甘油酯-9-TE3-1.00 | 0.25 x 0.25 1.00 x 1.00 | ~8.0 | > 9.0 | > 1.5E9 | -65 | 3级TO-3 TO-66 | |||
| 中链甘油酯-9-TE4-0.25 中链甘油酯-9-TE4-1.00 | 0.25 x 0.25 1.00 x 1.00 | > 2.0E9 | -75 | 4 级 TO-3 TO-66 | |||||
* 注意：散热片 @ 30 摄氏度
光学增强型 TE 冷却式碲化镉汞探测器
| 型号 | 元件尺寸 （mm） | 波长峰值 λp （μm） | 波长响应 （20% λco） （μm） | D* （λp，10000,1） 琼斯 | 电阻 （Ω） | 时间常数 （微秒） | 操作。 临时。 * 摄氏度 | 标准包装 | 标准窗口 |
| > 5 μm | |||||||||
| OE-MCT-6-TE3-0.25 OE-MCT-6-TE3-1.00 | 0.25 x 0.25 1.00 x 1.00 | ~5.5 | > 6.0 | > 8.0E10 | 100-1500 | < 2 | -55 | 3级TO-3 TO-66 | AR涂层硒化锌 |
| OE-中链甘油酯-7.5-TE3-0.25 OE-中链甘油酯-7.5-TE3-1.00 | 0.25 x 0.25 1.00 x 1.00 | ~6.5 | > 7.5 | > 2.0E10 | |||||
| OE-MCT-8-TE3-0.25 OE-MCT-8-TE3-1.00 | 0.25 x 0.25 1.00 x 1.00 | ~7.0 | > 8.0 | > 8.0E9 | |||||
| OE-MCT-9-TE3-0.25 OE-MCT-9-TE3-1.00 | 0.25 x 0.25 1.00 x 1.00 | ~8.0 | > 9.0 | > 4.0E9 | |||||
