绪论

生物传感器在各个学科中无处不在，例如生化、电化学、农业和生物医学领域。它们可以集成各种即时护理应用，例如食品、医疗保健、环境监测、水质、法医学、药物开发和生物领域。已采用多种策略来开发和制造小型化生物传感器，包括设计、优化、表征和测试。鉴于它们与高亲和力生物分子的相互作用，它们可用于分析物的灵敏检测，即使是小体积的样品也是如此。在众多已开发的技术中，微流体技术已被广泛探索;这些传感器使用流体力学来操作微型生物传感器。目前使用的商用设备体积庞大、运行缓慢、价格昂贵，并且需要人工干预;因此，很难将现有的传统设备自动化、集成化和小型化，以实现多方面的应用。微流控生物传感器具有移动性、操作透明性、可控性和稳定性等优点，传感反应体积小。本综述讨论了生物传感器技术，包括基于微流体的生物传感器的设计、分类、进展和挑战。批判性地讨论了开发基于微流体的小型化生物传感器设备的价值链，包括用于各种护理点测试应用的制造和其他相关协议。

引言

    生物传感器是学术界、工业界和研究实验室中使用的有吸引力的设备[1,2,3];它们具有非凡的能力，可以使用与分析物浓度成比例的信号来识别转导装置上的生物事件，以量化生物或生化反应。在血液、尿液、唾液、眼泪和汗液等生理体液中，生物传感器监测疾病、水污染和致病细菌，并充当生物标志物 [4]。近年来，生物传感器开辟了新的视野，强调生物领域造福人类、医疗保健、食品和环境监测 [5]。它们还可以帮助高通量筛选、国土安全、食品安全、农业、医学、环境和药理学 [6]。微流体技术的进步促进了微型器件的设计和开发，以通过 10 至 100 微米的微通道控制、协调和修改微体积的流体 [7]。微流体是微尺度层流流体的一个领域，用于更好的热和质量传递，为生物医学诊断创造了重要的平台 [8,9]。由于表面体积比大，基于微流体的器件可以通过显著降低反应体积来操作微通道中的流体管理，从而更高效地展示热质量和温度梯度的基本运动。此外，低铸造性是设计和制造各种生物传感器的关键点。

    即时检测 （POCT） 涉及现场检测或在需要护理的地点附近通过临时制作医疗保健设备进行检测。POCT 最重要的组件之一是带有集成读出装置的微流控装置 [10]。基于 POCT 的微型设备几乎不需要人工干预，最大限度地减少了人为错误，并以经济实惠的方式使用最少的功耗。大多数小型化和自动化的微流控 POCT 设备可以打包并集成到一个统一的接口中，使灵敏、微创和非侵入性设备能够以连续、快速、低成本和可靠的方式检测与生物样本相关的多种生物标志物，如唾液、尿液和血液 [11,12].器件小型化现在变得越来越普遍，尤其是在电化学和生物传感分析中。在电化学研究中，减小电极尺寸会影响电化学技术的检测限，以及所需的灵敏度、选择性、可重复性和准确性，从而提供了一种低成本的高通量分析方法[13,14]。

    本文批判性地讨论了基于微流控的小型化生物传感器的演变、设计、工作原理、分类和最新进展。可以使用 CO 等多种技术设计和制造的各种类型的生物传感器2激光器、3D 打印机和紫外直接激光器提高了基于微流体的生物传感器的重要性，从而挑战了具有自动化、集成和小型化潜力的小型化生物传感器的相关发展。讨论了即兴设计与基于微型微流体的生物传感器相关的领域的未来范围的进一步可能性。

生物传感器的演变

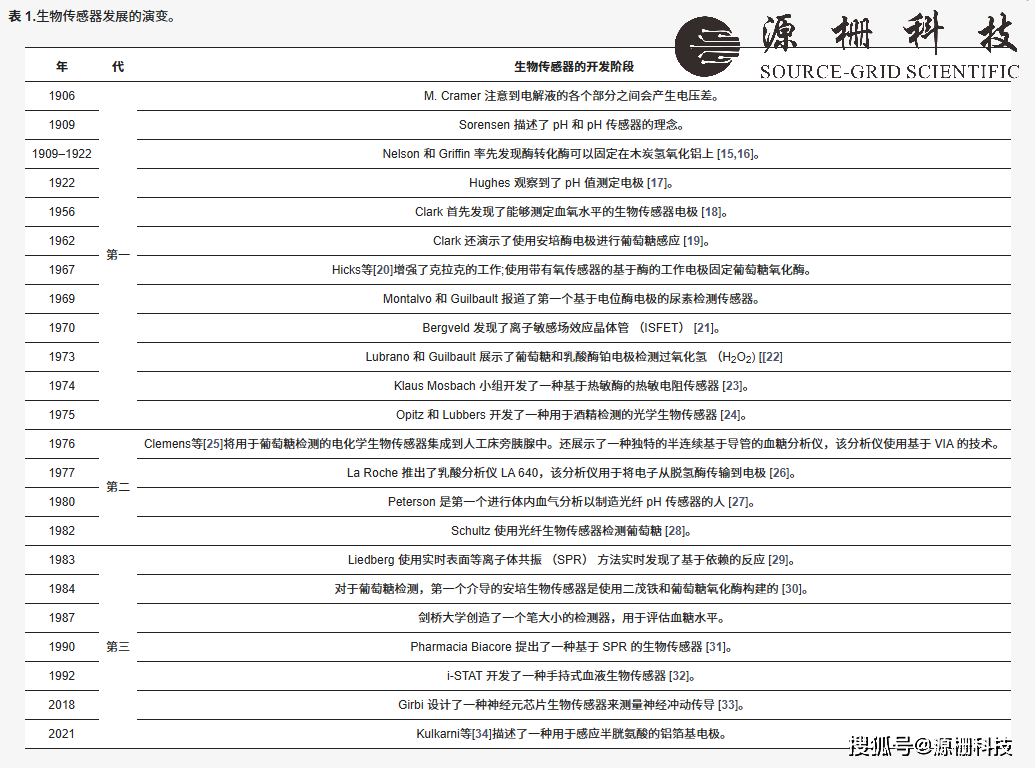

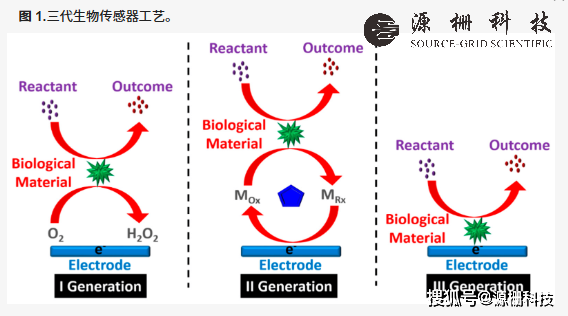

    生物传感器由 Leland Charles Clark Jr. 于 1962 年首次报道，他构思了演示生物传感器组件的想法，以及将生物受体与换能器设备集成的策略 [ 6 ]。 图 1  显示了生物传感器的三代发展， 而表 1  总结了进化途径。

生物传感器的设计和原理

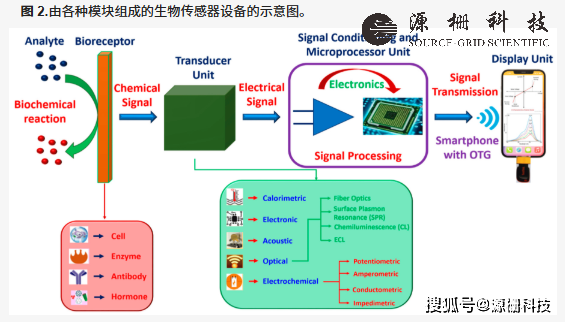

    生物传感器可以有各种尺寸、形状和电极材料，可以检测和评估病毒、病原体和疾病。它们采用小型探针或电子设备的形式来生成可用于量化进一步加工的指标;该电子设备负责通信、记录和检测环境中生物或化学成分的生理参数的变化。该设备包括 （i） 分析物，（ii） 生物材料，（iii） 传感器，（iv） 电子模块，以及 （v） 显示单元（见 图 2 ）。当被测材料被引入电解溶液中时，其成分被识别（酒精、葡萄糖、乳糖和氨）。生物识别在分析物和生物成分之间的相互作用过程中产生信号，而换能器将生物识别信号转换为可量化的电形式，这表明存在生物或化学目标。分析物-生物受体相互作用与传感器产生的电信号或光信号成正比，传感器可以连接到云服务器以访问和存储数据;输出数据可以采用图形、数值或表格分析的形式 [ 6 ]。

生物传感器的分类

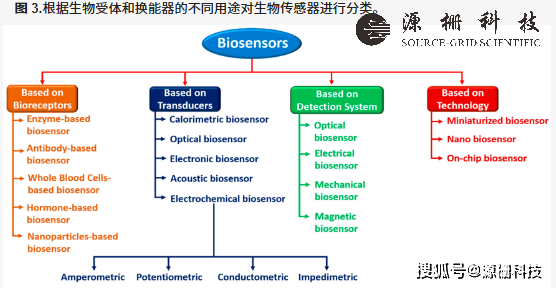

    传感器可根据其成分或要检测的分析物分为几类。有源传感器必须由单独的电源供电，例如热敏电阻、麦克风或应变计，它们也称为参数传感器。无源传感器产生信号，但不需要任何外部电源即可运行;光电二极管、压电、热电偶和热敏电阻传感器就是一些例子。基于接触的传感器（如温度传感器和机械传感器）需要与刺激进行物理接触，而非接触式传感器（如磁性和光学传感器）不需要任何物理接触。绝对式传感器对应变计和热敏电阻等刺激做出大规模的响应。环境应力决定了压力，而相对传感器则检测催化剂与固定或变化的参考之间的关系，例如测量热差的热电偶。模拟传感器是一种将不断变化的物理参数转换为模拟信号的设备。模拟传感器包括温度、湿度和压力等。在数字传感器中，输出为布尔格式。根据信号检测的类型，这些传感器分为 （i） 化学、（ii） 热、（iii） 物理和 （iv） 生物传感器。这些技术已广泛应用于生物医学领域以及MEMS领域[ 35 ]。 图 3  显示了根据生物受体和传感器的不同用途对各种类型的生物传感器进行分类。

基于生物受体

    根据生物识别概念，生物传感器分为催化和非催化。催化生物传感器中分析物和生物受体之间的相互作用导致独特的生化产物反应。组织、全细胞、细菌和酶都包含在这种类型的生物传感器下。分析物与非催化生物传感器中的受体不可逆耦合，并且在相互作用过程中不会形成新的生化反应产物。为了识别靶标，这些传感器与核酸、抗体和细胞受体相互作用。

酶、抗体、全细胞和基于激素的生物传感器

    酶是可以提高生物域中生化反应速率的生物催化剂[36]。用于识别分析物的其他方法包括：（i） 酶代谢分析物并通过确定分析物的催化转化来获得浓度;（ii） 分析物抑制或刺激酶，其中分析物的浓度与还原形成的酶产物有关;（iii） 监测酶特性的变化。抗体在生物医学领域已经使用了几十年[37]，这些传感器可以植入到可以影响抗体-抗原相互作用的抗体或配体上。这些进一步分为两类：（i） 未标记和 （ii） 标记。

    酶标记是生物分析中用于将化学标记物放置在物质内的分子上的一种方法。酶标记抗体用于 ELISA、Western blotting 和免疫染色。通过与发光或变色的底物反应来检测标记抗体。与其他蛋白质一样，抗体可以用小分子、放射性同位素、酶蛋白和荧光染料标记。

    真菌、细菌、病毒和藻类用于基于全细胞的生物传感器，因为这些生物传感器的结构中可能含有生物成分。无需提取或纯化，这些微生物可以自我复制并产生抗体等识别成分。电池可以在这种环境中与广泛的分析物相互关联，从而产生电化学反应，传感器可以快速检测和传输该反应。

    激素通常由进入血液的腺体或某些类型的细胞分泌，并且专门设计用于靶向细胞。激素电化学生物传感已成为诊断和治疗人类疾病的工具。人体产生的控制和控制新陈代谢的激素极少，这促使人们努力创建灵敏的技术来识别它们并克服其他成熟方法（如 ELISA）在选择性、灵敏度和时间性能方面的缺点。

纳米颗粒 （NPs）

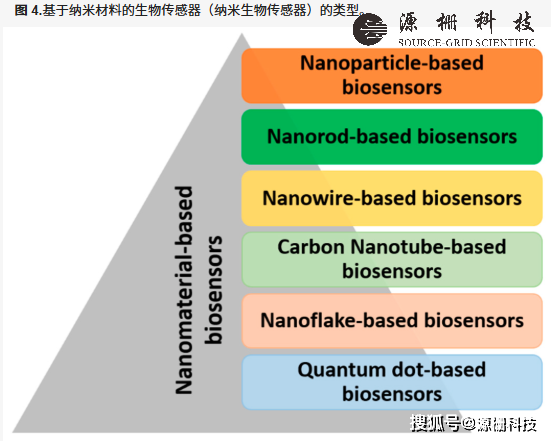

    由于纳米技术的进步，生物传感器研究变得更加多样化[38]。探索基于金属和金属氧化物基纳米颗粒、纳米棒、纳米线、纳米薄片、纳米锥、纳米球、碳纳米管、量子点和纳米复合材料的纳米材料，为提高生物传感器性能提供了可能性，从而通过控制尺寸和形状来提高检测能力[39,40]。图 4 显示了不同种类的纳米生物传感器;这些的工作原理与宏观和微观对应物相同，但信号和数据转换是在纳米尺度上进行的。纳米生物传感器用于 （a） 在具有挑战性的环境中监测的物理和化学事件，（b） 医学诊断和细胞器中的生化检测，（c） 检测工业和环境应用中的纳米颗粒，以及 （d） 检测超低浓度的潜在危险污染物。

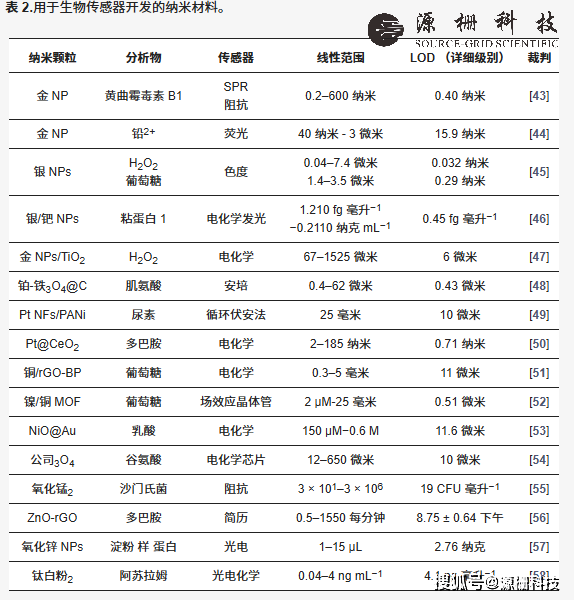

    近年来，纳米颗粒 （NPs） 因其信号转导能力而被用作传感器，因此被认为是一类新型的生物受体;各种无机纳米颗粒，如碳纳米管（CNT）、金属纳米颗粒和石墨烯，已被用作传感器[ 41,42 ]。 表 2  总结了生物传感器开发中使用的不同纳米材料。

基于 Transducers

• 量热式生物传感器

    热生物传感器利用了最重要的生物反应之一（放热或吸热），即检测吸收或传递的热源。温度变化 （DT） 与反应焓 （DH） 和产物的摩尔数 （np） 成正比，但与质量 （m） 和反应热容 （Cp） 成反比 [59]，可以写成：DT=（np DH）/mCp

DT 系列=自然胜率 DH 系列/mCp

    量热生物传感器利用热量测量反应的程度或溶解生物分子的结构动力学[60]。使用由微机电 （MEMS） 材料组成的热传感器来监测基于热监测的代谢应用最近已变得流行 [61]。

• 声学生物传感器

    声学生物传感器的工作原理是响应吸收分析物量的变化而改变声波的物理特性。由于压电材料能够产生和传输与频率相关的声波，因此经常用于传感器传感器。压电晶体的物理尺寸和质量会影响声波传播的理想谐振频率。表面材料质量的变化会导致晶体固有谐振频率的可观察变化。体声波 （BAW） 和表面声波 （SAW） 设备是两种类型的质量平衡声学换能器。

• 电子生物传感器

    场效应晶体管通常用于创建电子生物传感器 （FET）。FET 是一个三端子器件，它使用电场控制流过它的电流。这些器件在半导体的源极和漏极之间工作，改变通过栅极极端子的阻抗。此外，基于 FET 的生物传感器比传统的生物传感方法具有优势。然而，当用于体外应用时，这些应用有许多局限性。离子敏感场效应晶体管 （ISFET） 和金属氧化物半导体场效应晶体管 （MOSFET） 是生物应用中常用的基于晶体管的传感平台，具体取决于施加栅极电压的技术、栅极和通道区域的设计和材料。这些电子生物传感器被证明可以满足其他重要领域未满足的需求，例如可持续农业和环境监测。

• 电化学生物传感器

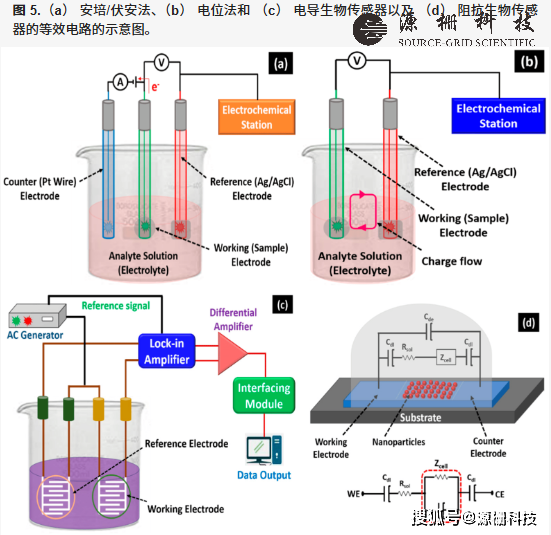

    生物传感器已得到充分研究，并广泛用于生物和生化应用[ 62 ]，因为这些应用致力于基于分析物和传感器的电化学特性，并且具有良好的选择性、灵敏度和生物分析物检测能力[ 63,64 ]。 电化学生物传感器根据其转导机制进行分类：（i） 电位法，（ii） 安培法，（iii） 阻抗法，（iv） 电导法和 （v） 伏安法。 图 5  显示了不同类型电化学生物传感器的示意图。

    在零电流下，电位生物传感器检测由于分析物和生物受体相对于参比电极的相互作用而在工作电极上积累的电荷[65,66]。当工作电极相对于参比电极提供恒定电压时，这些传感器可以检测工作电极上电化学氧化或电活性物质还原产生的电流。电导生物传感器用于确定两个电极之间的电导因电化学反应而变化的程度，而电导和阻抗生物传感器经常用于监测活生物系统中的代谢活动[67]。当传递一个小的正弦刺激脉冲时，阻抗生物传感器可以检测电极/电解质接触处产生的电阻抗。当向传感器电极施加低幅度交流电压时，阻抗分析仪用于量化同相/异相电流响应与频率的函数关系[68]。伏安生物传感器在调节电压变化期间测量电流以检测分析物。这些传感器具有读数灵敏度高和可同时检测多种分析物的优点[69]。

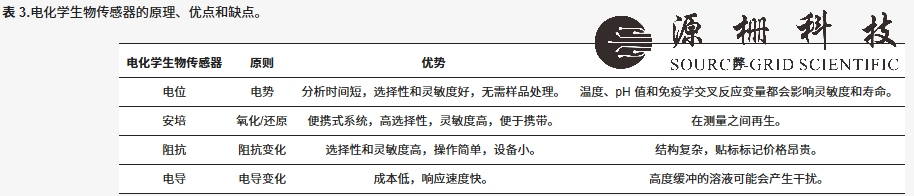

    石英晶体微量天平 （QCM） 是一种生物传感器平台，它包含一个机械传感器，并根据质谱检测原理运行。此外，它还监测质量或粘附在石英晶体表面的层厚度的变化[70]。此外，表面声波 （SAW） 生物传感器产生电磁脉冲信号，该信号通过有线连接或无线天线发送到设备。电磁信号通过指间换能器 （IDT） 转换为表面声波。这些基于水平极化表面剪切波，能够实时直接和无标记地检测蛋白质。信号响应变化主要由器件表面的质量增加和粘弹性变化引起 [71]。表 3 显示了电化学生物传感器的原理、优点和缺点。

基于检测系统

• 光学生物传感器

    光学生物传感器是一种小型分析设备，由生物识别传感元件和光学换能器方法组成[ 72 ]。光学生物传感器的基本目标是提供与被测物质浓度成比例的信号。作为生物识别元件，光学生物传感器可用于酶、抗原、抗体、受体、整个细胞、核酸和组织等生物材料[ 73 ]。利用光场和生物识别组件的相互作用，进行光学检测。无标记和基于标记的光学生物传感通常可分为两种一般模式。由于光学生物传感器可以直接实时检测各种生物和化学化合物，并且无需使用标记，因此与传统分析方法相比，光学生物传感器具有显著优势。高特异性、灵敏度、紧凑的尺寸和经济价值是光学生物传感器的优势。简而言之，在无标记模式下的测量信号是由被研究材料与传感器的相互作用直接产生的。相比之下，基于标签的传感使用标签，然后使用荧光、比色或发光方法来产生光信号。表面等离子体共振 （SPR）、瞬态波荧光和光波导干涉测量法都利用靠近生物传感器表面的倏逝场来评估生物识别元件与分析物的相互作用。与传统分析技术相比，光学生物传感器具有多项优势，包括能够直接检测各种生物和化学分析物，无需使用标记物，而且能够实时检测[ 74,75 ]。

• 机械生物传感器

    当物理设备尺寸减小时，机械生物传感器受益于良好的扩展性，因为它们具有很高的质量分辨率，并且发现的超额质量与设备的总质量成正比[ 76 ]。在真空中工作时，纳米机电系统 （NEMS） 在流体环境中实现了 zeptogram 级质量分辨率和纳克级分辨率 [ 77 ]。机械生物传感器分为：（1） 基于亲和力的测定，可以利用靶标之间的高特异性（亲和力）和设备表面的功能化来实现极具选择性的靶标识别和捕获;（2） 指纹测试，可以根据使用各种选择性较低的功能化层与一系列传感器的独特结合亲和力来识别目标;（3） 光谱分析，其中测量目标质量或光学特性以促进识别;或 （4） 基于分离的分析，其中固定化物质和流动分析物之间的化学相互作用允许分析物在时空上分离。

以技术为基础

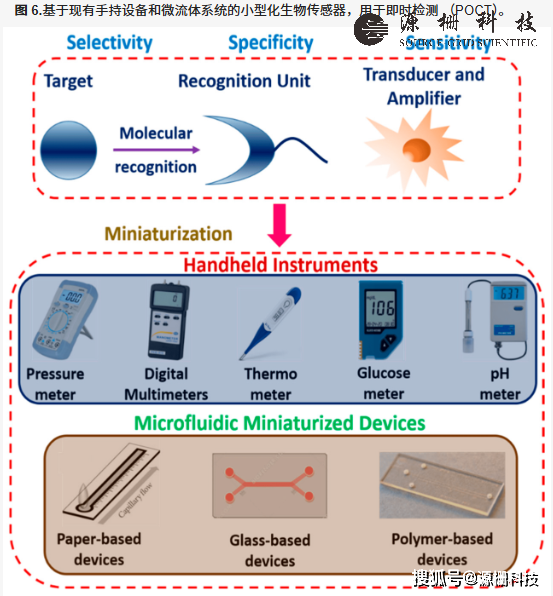

小型化生物传感器， 近年来，使用当前的手持式系统和微流体平台，利用先进技术创建了用于 POCT 的小型化生物传感器。事实证明，血糖仪、压力计、温度计和pH计等几种基本和紧凑的仪器有助于确定传统的物理特性[ 78 ]。已经使用小型设备研究了新的信号通路，用于不需要笨重外部设备的低成本、便携式 POC 测试。另一方面，微流体系统被比作微型生物学和化学实验室。这些设备处理样品传输、溶液混合、分离、生理反应和信号输出。靶标识别是小型生物传感器的重要组成部分，它允许微流控平台识别各种靶标以评估传感器的特异性[ 79 ]。此外，可以基于现有的手持设备或微流体系统进行 POC 测试来描述小型化生物传感器。 图 6  显示了用于现有经典设备和用于即时检测的微流体系统的小型化生物传感器示意图。一般来说，目标识别决定了生物传感器的特异性，而换能器和放大器决定了生物传感器的灵敏度。微型生物传感器有可能通过以出色的灵敏度和精度实时测量离子和生物分子来彻底改变医疗保健。事实证明，这些传感器非常适合可穿戴设备等移动应用，在这些应用中，需要以最少的人工干预进行持续监测。此外，选择性、特异性和灵敏度等三个参数很重要，在生物传感器领域起着至关重要的作用。选择性是指生物受体在包含其他添加剂和污染物的实际样品中识别特定分析物的能力。特异性描述了生物传感器区分目标和非目标生物样品的能力。灵敏度讨论了生物传感器可以检测到的分析物的最小量，定义了其检测限 （LOD）。

生物传感器的特性

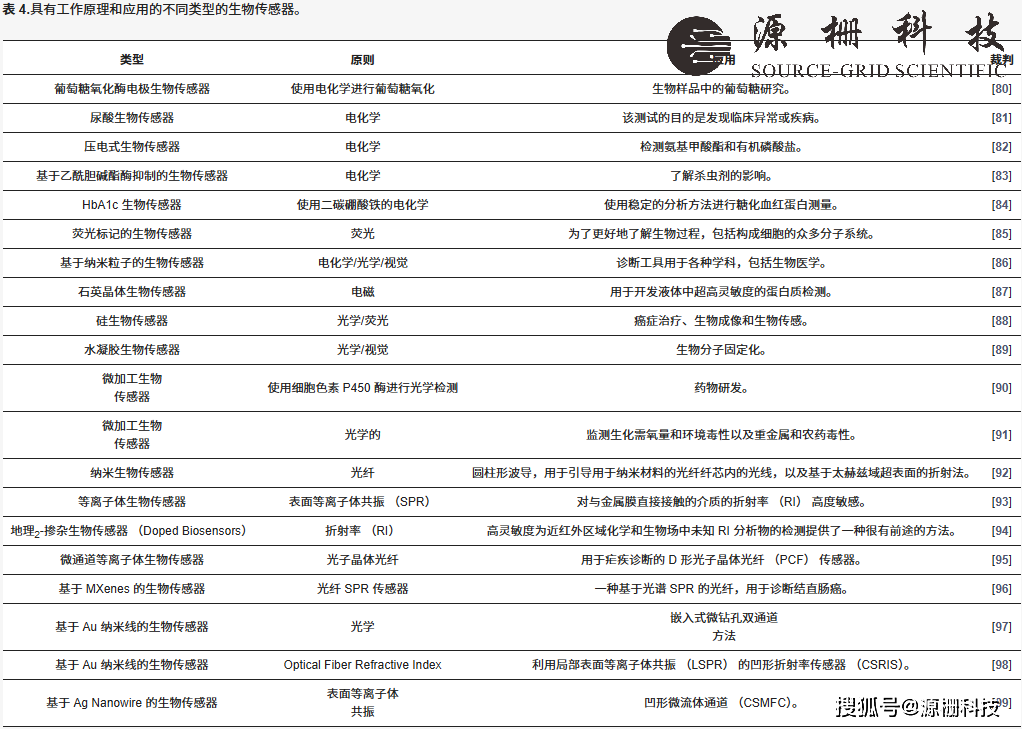

    静态和动态要求是实现高效和有效的生物传感器设备的重要因素。生物传感器的功能可以针对商业应用进行增强。生物传感器的不同特性包括：（i） 线性度，在确定结果方面起着重要作用，可以更好地检测摄政浓度;（ii） 选择性，这是为生物传感器选择识别元件时要考虑的基本参数;（iii） 稳定性，是指生物传感设备对设备内外空气干扰的敏感性（生物成分的开发和生物成分的降解通常会影响稳定性）;（iv） 响应时间，即获得 >95% 的结果所需的时间;（v） 灵敏度，即样品中可通过分析准确测量的最小物质量;（vi） 重现性，其特点是准确性和可重复性。表 4 列出了具有工作原理和应用的不同生物传感器。

基于微流体的小型化生物传感器：设计和制造

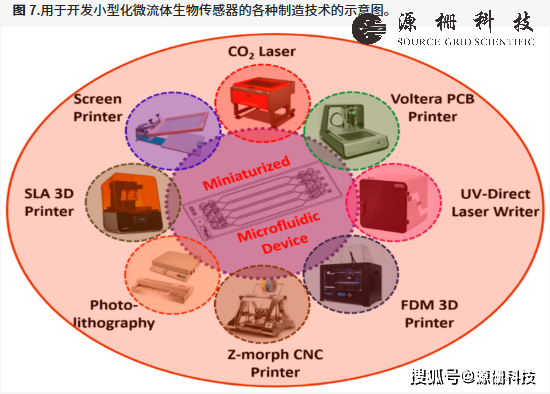

    即时检测提供了易感和非侵入性设备，用于以连续、快速、低成本和可靠的方式检测生物样本中的各种生物标志物，例如葡萄糖。微流体是一种使用流体力学开发微型生物传感器的技术。另一方面，现有的商用设备体积大、速度慢、成本高昂，并且需要人工干预。尽管基于微流体的生物传感器的开发取得了重大进展，这些传感器将继续与现有或成熟的方法同步发展，但在单一平台上实现当前传统设备的自动化、集成和小型化是一项具有挑战性的任务。这个问题在基于微流体的小型生物传感器的生产中引起了极大的关注。微流控器件具有机动性、操作透明性、可控性、可靠性、准确性和稳定性等优点，响应量小。由于执行众多应用所需的外围设备很少，因此使用不同技术制造的基于微流体的生物传感器可实现更快的处理速度和更高的效率。 图 7  显示了基于微流体的生物传感器开发中广泛使用的各种微纳加工技术的示意图 [ 100 ]。

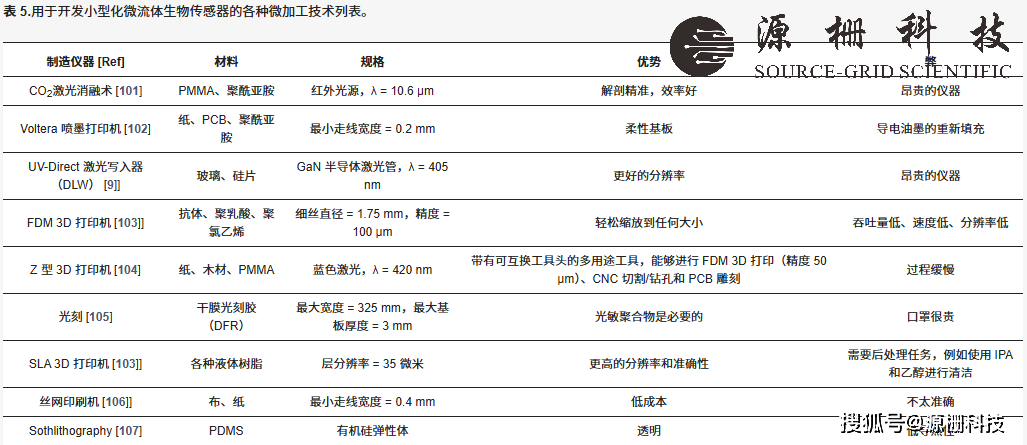

    表 5  总结了用于开发用于构建微流体设备的不同材料/基材的微型微流体生物传感器的各种微加工技术，以及它们的优缺点。

材料

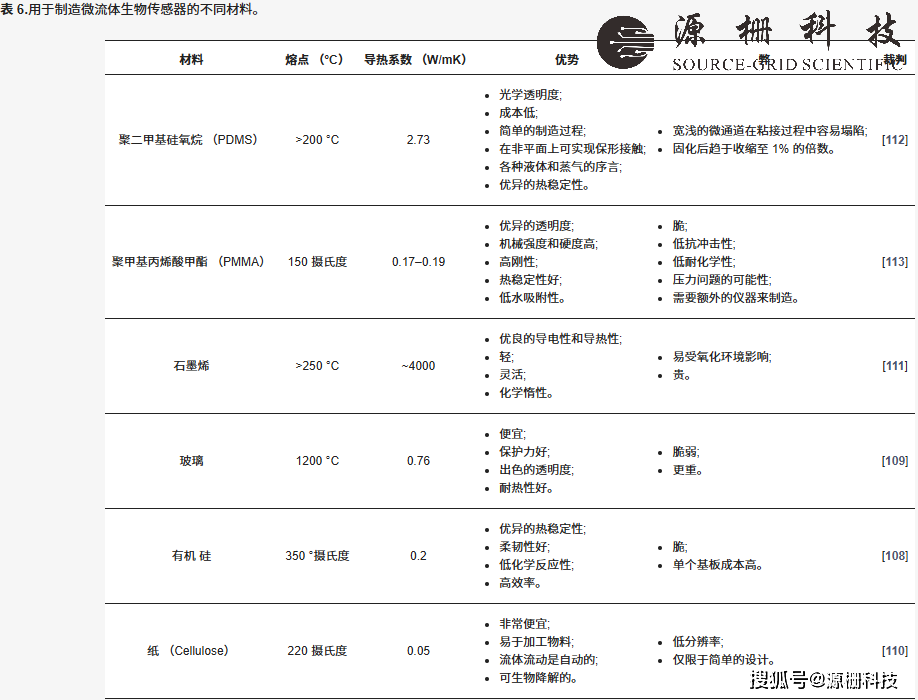

    生物传感器需要各种关键的材料来制造微流体设备。用于微流体通道的材料必须足够，并且必须表现出必要的品质。玻璃和硅是最早用于微流体应用的材料。随着时间的推移和技术的进步，微流体生物传感器是使用聚合物、复合材料和纸张等新型材料开发的。无机、聚合物和纸质材料可用于制造微流体通道。这些材料应具有高熔点和强导热性。此外，可以在微通道上使用导热膏或导热膏，以提高材料的导热性。因此，在微流体技术中，用于开发微流体器件的材料非常重要。一般来说，微流控器件可以由多种材料制成，如硅[ 108 ]、玻璃[ 109 ]、纸[ 110 ]、石墨烯[ 111] 、聚二甲基硅氧烷（PDMS）[ 112 ]和聚甲基丙烯酸甲酯（PMMA）[ 113 ]。 表 6  展示了用于开发微流体生物传感器的几种材料。

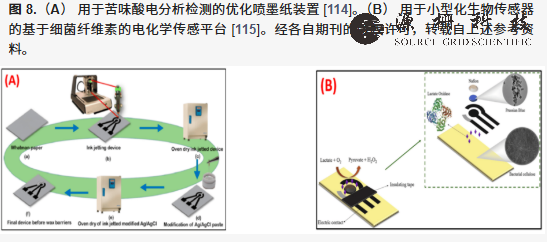

    Jaligam等[114]描述了一种低成本的、基于微流体的生物传感器，该传感器具有三个电极，用喷墨打印机在纸基板上制造，其中ZnO纳米颗粒被滴铸到工作电极（WE）上，以根据循环伏安法（CV）和方波伏安法（SWV）的需要对其进行轻微修改。改变苦味酸含量和 10 至 300 mVs 潜在扫描速率的影响 −1 进行了检查（图 8A）。在实验过程中，线性范围在 4 μM 至 60 μM 之间，而检测限为 4.04 μM，远在 8 μM 的安全限值内。

    Gomes等[115]开发了一种基于细菌纤维素的电化学传感平台，可用于POC传感;这是通过利用丝网印刷工艺创建的。即使在水溶液中测量后，含有细菌纤维素的基材在机械性能方面也表现出良好的抵抗力（图 8B）。使用一次性纸质生物传感器和 50 μL 反应样品测量人工汗液中的乳酸。制造的生物传感器在安培法中表现出出色的响应，可检测 1–24 mmol L 范围内的乳酸−1在人工汗液中，检测限为 1.31 mmol L−1定量限为 4.38 mmol L−1.

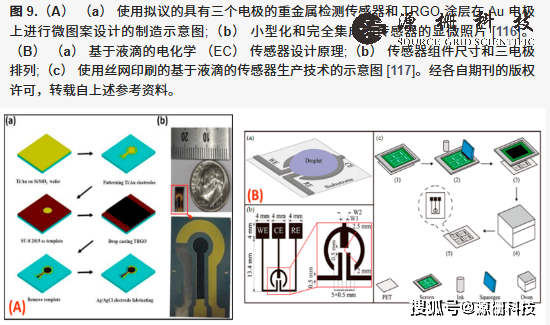

    Yong等[116]报道了一个简单而新颖的想法，即对与制药、环境、水和食品监测相关的几种分析物进行基于液滴的电化学传感，由于其成本效益和易于丝网印刷的制造，使其非常有用。所提出的生物传感器已用于微流体环境中的电化学应用（图 9A）。

    Xuan等[117]报道了一种与电化学传感器完全集成的微图案还原氧化石墨烯（rGO）的设计和制造（图9B）。方波阳极溶出伏安 （SWASV） 方法用于研究集成电化学微能力传感器，以检测乙酸缓冲溶液中的镉和铅离子。对于这两种金属离子，微型传感器的检测限为 1 g L−1至 120 g L−1，检出限为 0.4 g L−1和 1 克 L−1（S/N = 3） 分别。

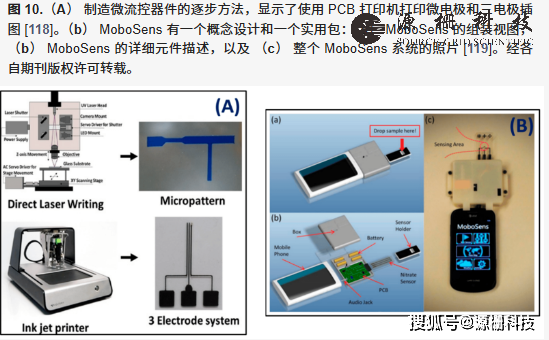

    Sangam等[118]报道了一种用喷墨打印机制造的三电极系统，该系统用于集成基于液滴的微流控装置，用于电化学检测抗坏血酸。喷墨打印机用于生产和集成微流体 T 结装置（图 10A）。制造的微流控装置用于检测抗坏血酸，在较低流速（1 L/min 和 50 mV/s 时 2 mM 浓度的组合）下产生准确的氧化峰，电位为 0.28 V 的尖峰。

    Wang等[ 119 ]展示了一种基于智能手机的设备，该设备集成了易于使用的微电子离子传感器，用于通过智能手机音频插孔进行电化学测量（ 图10 B），其检测限为0.2 ppm;因此，基于智能手机的 MoboSens 平台 （65 g） 可以在一分钟内测量水中的硝酸盐浓度。MoboSens 平台上的微制造微流体传感器使用基于循环伏安法的电化学方法检测硝酸根离子 [ 120 ]。

应用

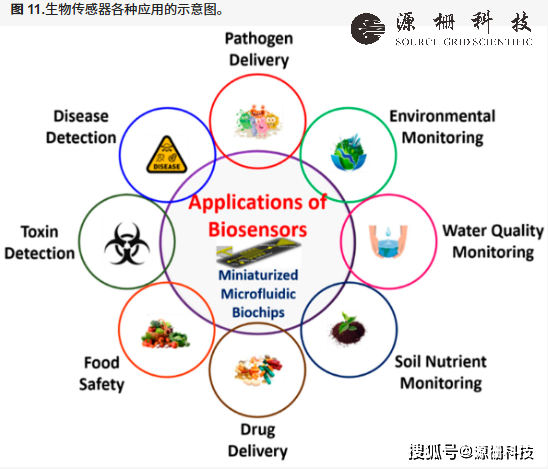

    生物传感器用于提高各种应用中的生活质量。环境监测、疾病检测、食品安全、国防和药物研究是此类应用。 图 11  显示了生物传感器各种应用的示意图。

• 食品加工和环境监测

    生物传感器用于提高各种应用中的生活质量。食品加工业中食品的质量、安全和维护及其加工很困难，因此食品行业将受益于具有成本效益的食品认证和监测技术[121,122,123]。电位交变生物传感设备也用于检测氨引起的 pH 值变化，并已用于识别大肠杆菌 [124];在超声仪中混合成分，将细菌与食物分离[125]。

    基于酶的生物传感器也用于乳制品行业[126];流通池已连接到基于丝网印刷碳电极的生物传感器，酶被安装在电极上的聚合物封装。因此，已经使用基于流量的自动生物传感器对牛奶中的三种有机磷杀虫剂进行了定量[127]。代糖是使用最广泛的食品添加剂之一，与多种疾病有关，包括蛀牙、心血管疾病、肥胖症和 II 型糖尿病。在这种情况下，多通道生物传感器被认为可以通过电化学方法有效地合并脂质膜，以实现快速和灵敏的甜味剂筛选。在这里，MATLAB 软件与时空方法一起使用，以评估天然糖、糖精和甜蜜素（代表人造甜味剂）中的葡萄糖和蔗糖信号 [128]。

• 生物医学领域

    在医学领域，生物传感器的应用正在迅速发展。葡萄糖生物传感器在临床上经常用于诊断糖尿病，需要精确的血糖控制[ 129 ]。侧向层析检测，也称为快速检测，是一种简单的设备，旨在检测液体样品中目标物质的存在，而无需专用且昂贵的设备。全球血糖生物传感器的巨大市场中约有 85% 由家用物品组成。在医疗领域，生物传感器经常用于诊断传染病，如尿路感染（UTI）、病原体鉴定和抗生素敏感性[ 130 ]。通过使用基于氧化铪 （IV） （HfO2） 的新型生物传感器，已及早检测到人白细胞介素 II。对于早期细胞因子检测，使用带有单克隆抗体的重组人 IL-10。抗体和抗原之间的相互作用也通过荧光图案和机电阻抗谱进行了研究，而荧光图案已被用于产生蛋白质的生物识别。Chen等[ 131 ]使用HfO2作为具有高灵敏度的生物场效应晶体管[ 132 ]。

• 植物生物学

    核酸分子成像和测序领域的革命性新技术推动了植物研究的进步[ 133 ]。传统质谱法可以使用有关酶动力学和位置的关键数据准确识别细胞和亚细胞定位以及代谢物水平，尽管转运蛋白、底物和受体仍需要改进。生物传感器可以访问这些数据以量化生理情况下的活跃过程。人们还尝试了设想实际过程的策略，例如将一种代谢物转化为另一种代谢物或产生信号事件[ 133 ]。Tsien [ 134 ] 是第一个生产出用于检测活细胞中 caspase 活性和钙水平的蛋白质原型传感器的人。这些传感器是使用绿色荧光蛋白 （GFP） 光谱变体的荧光共振能量转移 （FRET） 制成的。通过使用变色龙传感器，以高时间分辨率实现了钙振荡的体内检测[ 135 ]。

• 生物防御传感

    在生物制剂的情况下，生物传感器可用于军事目的。在这里，主要目标是及时正确地识别生物战剂 （BWA），包括细菌（营养和孢子）、毒物和病毒。已经进行了多次尝试，使用分子技术来构建可以识别 BWA 化学标志物的生物传感器。此外，人瘤病毒 （HPV） 是一种具有两条链的 DNA 病毒，与侵袭性宫颈癌有关。HPV 分为两种类型：HPV 16 和 HPV 18 [ 136,137 ]。

生物传感器的局限性和挑战

    生物传感器已经开发了 50 多年，在过去的几十年里，学术和工业界取得了重大进步;然而，除了侧向层析妊娠试验和电化学葡萄糖生物传感器外，只有少数生物传感器在全球市场取得了成功。造成这种情况的原因有很多，例如难以将学术研究转化为商业上可行的行业原型、临床应用中的复杂监管问题、难以找到具有生物传感器技术背景的合格研究人员，以及与来自不同科学和工程学科的研究人员合作。

    现有的商用设备体积大、速度慢、价格昂贵，并且需要人工干预。尽管基于微流控的生物传感器的开发取得了重大进展，并且该传感器将继续与现有的成熟方法同步发展，但该领域在基于微流控的小型化生物传感器的生产方面取得了显著增长[138]。因此，在开发小型商用生物传感器时，需要考虑几个未解决的问题，包括可以检测需要识别的特定目标分析物的适销生物传感器。然而，与传统方法相比，分析特定分析物具有明显的优势，例如测试生物传感器在使用期间和之后的性能、稳定性、成本以及制造小型化生物传感器的便利性。

    特异性、灵敏度、无毒、低浓度检测和成本效益都是创建生物传感器的因素。考虑到这些品质将有助于解决有关生物传感器技术的关键标准和问题，但存在很大的限制。此外，电化学传感器和纳米材料的结合导致了新型生物传感器的开发。此外，用于单一分析物检测的接触式传感具有许多优势，包括高特异性的实时分子测量。由于患者和相关疾病之间的生物标志物存在差异，这些技术限制了多种分析物的检测。然而，用于各种分析物检测的共振能量转移技术经常得到展示，这在临床诊断中得到了很高的回报。在电化学传感器生物制造中，使用微悬臂或纳米悬臂作为传感器在多种分析物检测中提供了更大的应用潜力。使用喷墨或激光直接写入的 3D 生物打印的非接触式传感器也表现更好。这些技术的成本以及它们被调整的潜力是必不可少的缺点。但是，这些设计存在明显的缺点，使其不适合广泛使用。首先是有关最小生物传感器设计和组装的背景信息。

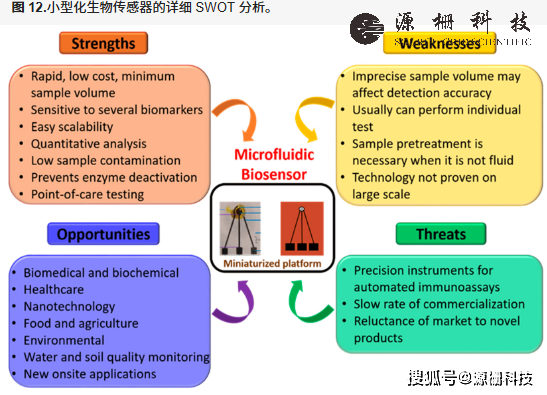

    此外，为了更好地理解小型化生物传感器，进行了 SWOT（优势、劣势、机会和威胁）分析，如图 12 所示。从图 12 中可以看出，该领域在众多领域具有突出的实力和无限的机会。还可以看到，各个领域都有需要改进的领域，可以随着时间的推移和技术的进步而完善。考虑到该领域合并的好处，我们坚信这些弱点可以被忽视。此外，我们相信，在不久的将来，小型化生物传感器与先进技术的合作将为实现用于护理点应用的智能微流控系统铺平道路。

未来范围

    转基因蛋白质离体或体内递送到细胞中可用于创建基于细胞和组织的生物传感器。利用生物光子学或其他物理原理，研究人员可以持续、无创地监测激素、药物或毒物的水平。在这种方法中，范围在未来的调查中可能很有价值。生物传感器技术市场正在以惊人的速度爆炸式增长。事实上，据预测，到 2020 年，它的价值将超过 225 亿美元。在需求不断增长的同时，生物传感器技术也达到了新的高度。此外，生物分子具有独立的结构和活性，因此难以将纳米材料和生物分子的结构和功能相结合来构建单分子多功能纳米复合材料、纳米薄膜和纳米电极。加工、测试、界面挑战、高质量纳米材料的可用性、纳米材料定制以及指导这些纳米级复合材料在电极表面的行为的原理都是当前方法的重大障碍。开发基于微流体的小型化生物传感器设备的价值链，包括制造技术和其他相关程序，可用于多种 POCT 应用。

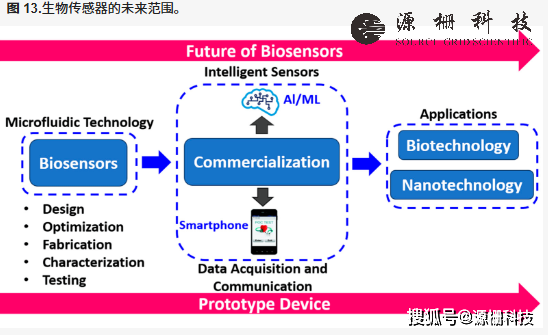

    图 13 显示了生物传感器从设计到商业化的未来范围。广泛的应用范围强调了在未来研究中研究生物传感器的重要性。未来范围可以分为三个阶段：设计/开发、数据采集/通信和应用。设计/开发包括小型化生物传感器的优化、表征和制造。数据采集/通信涉及具有智能手机功能的图形用户界面。此外，生物传感器在生物医学、生化和纳米材料领域也有广泛的应用。

结论

    近年来，基于微流体的小型化生物传感器的发展发生了巨大变化。生物识别元件与生物分子分析物相互作用的分析、生物分子在固体表面上的固定化、防污表面化学的开发、制造以及生物学与微流体技术、片上电子学和分析化学的集成是小型化生物传感器开发的重要领域。生物传感器在研究和产品开发方面的快速发展主要受到小型化和微纳加工技术的影响，以便生命科学和工程师/物理学家之间更好地交流。生物传感器技术现在达到了新的高度，其需求也在不断增长。该领域的未来目标应该是研究纳米材料和生物分子如何在电极表面相互作用，以及如何结合新功能来创建具有内置先进机制的新一代生物传感器，以增强传感因子。总之，生产稳健、小型化、低成本、自动化和易于使用的生物传感器可以通过微流体技术中生物传感和生物制造的理想组合对人类有所帮助。
